| 一、产品简介 HDLSF型电动双层联锁阀，是我厂技术部门会同有关科研院所，参照日本、德国同类产品设计开发的产品，是二十一世纪粉粒输送、给料更新换代的优秀机械产品。 本产品主要用于正、负压状况下，密度小、易悬浮粉粒状物料的进出料，可广泛应用于化工、轻工、建材、冶金、环保等行业。 |
| 二、特点 ※ 双层联锁、气密性强。适用于正、负压状况下气力输送，轻细粉粒料的输送，大磨琢性物料及较高温度物料的输送，集尘，干燥等工艺系统的进、出料或回收。 ※ 非正、负压状况下，本阀可单层单机使用。 ※ 多腔迷宫密封，严密可靠，极细的物料也不会泄漏。 ※ 进出料口法兰按化工部，HG20593(对应于国际GB9119.2-88)标准设计，便于设计和使用单位选用。 ※ 结构简捷，无需独立的动力气源装置或液压设施。 ※ 可采用铸铁、碳钢、不锈钢、钛钢等多种材质形式，满足用户不同场合的需求。 ※ 阀门密封形式有硬密封型、“O”形密封型、密封垫密封型三种，以满足用户不同工况的要求。 |

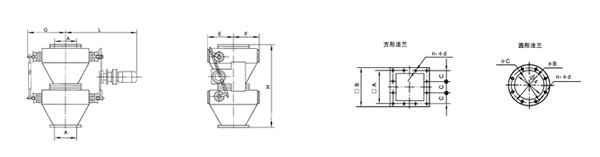

三、HDLSF电动双层联锁阀性能参数及外形安装尺寸表
| 尺寸型号 | 圆形法兰 | 方形法兰 | 外形尺寸 | 周期排量 | 输送量 | 电动机功率 | ||||||||||
ΦA | ΦB | ΦC | n-Φd | □A | □B | C×P | n-Φd | H | E | F | G | L | ||||
HDLSF-100 | 100 | 210 | 170 | 4-18 | 100 | 200 | 55×3 | 12-14 | 580 | 160 | 160 | 270 | 700 | 0.8 | 0.36 | 0.4 |
HDLSF-150 | 150 | 265 | 225 | 8-18 | 150 | 250 | 70×3 | 12-14 | 760 | 200 | 200 | 350 | 800 | 2.0 | 0.9 | 0.4 |
HDLSF-200 | 200 | 320 | 280 | 8-18 | 200 | 300 | 85×3 | 12-14 | 840 | 250 | 250 | 420 | 900 | 4.5 | 2.0 | 0.4 |
HDLSF-250 | 250 | 375 | 335 | 12-18 | 250 | 350 | 103×3 | 12-14 | 940 | 280 | 280 | 440 | 950 | 8.6 | 3.8 | 0.4 |
HDLSF-300 | 300 | 440 | 395 | 12-22 | 300 | 400 | 120×3 | 12-14 | 1000 | 320 | 320 | 460 | 1000 | 11.0 | 4.9 | 0.4 |
HDLSF-350 | 350 | 490 | 445 | 12-22 | 350 | 450 | 82×5 | 20-14 | 1080 | 350 | 350 | 480 | 1100 | 20.0 | 9.0 | 0.75 |
HDLSF-400 | 400 | 540 | 495 | 16-22 | 400 | 500 | 92×5 | 20-14 | 1180 | 380 | 380 | 510 | 1200 | 32.0 | 14.4 | 0.75 |
HDLSF-450 | 450 | 595 | 550 | 16-22 | 450 | 550 | 102×5 | 20-16 | 1240 | 410 | 410 | 550 | 1300 | 43.0 | 19.3 | 0.75 |
HDLSF-500 | 500 | 645 | 600 | 20-22 | 500 | 600 | 112×5 | 20-16 | 1360 | 450 | 450 | 640 | 1500 | 56.0 | 25.2 | 2.2 |
